Как работает сцепление в автомобиле: принцип работы для «чайников»

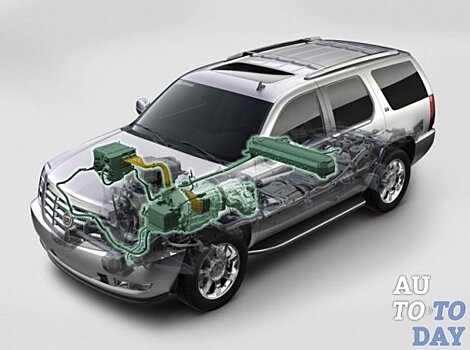

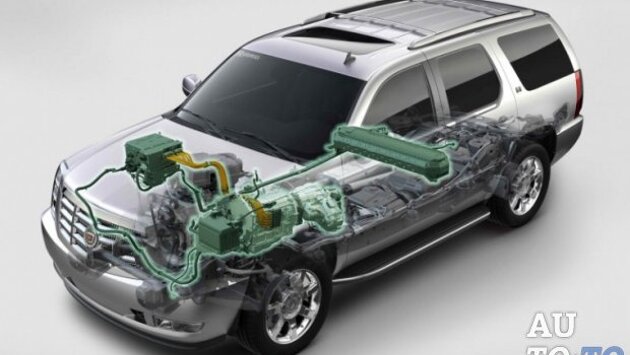

Многие автомобилисты имеют лишь поверхностное понятие о том, как функционирует сцепление автомобиля. Некоторые считают, что своими силами изучить этот вопрос детальнее маловероятно. Конечно, зубья, шестерёнки и пружины мудрены для восприятия «молодых» автомобилистов, поэтому мы решили помочь в таком деле и описать суть действия сцепления в максимально простой форме. НазначениеКлассификацияПо связи ведущих и ведомых частейПо типу создания По типу приводаКак устроеноПринцип работы сцепления автомобиля $('.index-post .contents').toggleClass('hide-text', localStorage.getItem('hide-contents') === '1') Назначение Сцепление, или соединительная муфта, является неотъемлемой составляющей любого автотранспорта. Именно это устройство берёт на себя ключевые нагрузки и удары. Узел представляет собой силовое зажимное устройство, которое передаёт вращательный импульс между главными частями автомобиля: трансмиссией и двигателем. Сформирован узел из небольшого количества дисков. Автосцепление направлено на временное отделение коробки скоростей от двигателя и мягкого их подключения. Необходимость плавности притирки появляется во время хода авто. Переходное отсоединение движка и коробки переключения передач (КПП) важно и при дальнейшем переключении скоростного режима, и при немедленном торможении или остановке авто. Важно! Нагрузка на сцепление возрастает во время затормаживания, при резком его включении, а также при наезде авто на неровность дорожного полотна. Во время хода транспортного средства система соединительной муфты в основном находится во включённом положении. Она служит передатчиком мощности от движка к КПП, а также защищает детали последнего от разнообразных интенсивных действий, которые образуются в трансмиссии. Классификация Сцепление систематизируют по нескольким функциональным устройствам. По связи ведущих и ведомых частей По контакту пассивных и активных элементов различают такие категории узлов: Гидравлический. Работа выполняется за счёт потока специальной суспензии. Подобные муфты применяются в автоматических коробках скоростей.1 – бачок гидравлического привода сцепления/главного тормозного цилиндра; 2 – шланг подачи жидкости; 3 – вакуумный усилитель тормозов; 4 – пылезащитный колпачок; 5 – кронштейн сервопривода тормоза; 6 – педаль сцепления; 7 – штуцер прокачки главного цилиндра сцепления; 8 – главный цилиндр сцепления; 9 – гайка крепления кронштейна главного цилиндра сцепления; 10 – муфта трубопровода; 11 – трубопровод; 12 – прокладка; 13 – опора; 14 – втулка; 15 – прокладка; 16 – штуцер прокачки рабочего цилиндра сцепления; 17 – рабочий цилиндр сцепления; 18 – гайки крепления кронштейна рабочего цилиндра; 19 – картер сцепления; 20 – муфта гибкого шланга; 21 – гибкий шланг Электромагнитный. Для приведения в действие используется магнитный поток. Устанавливается на малогабаритных автомобилях.Фрикционный или типичный. Передача импульса осуществляется за счёт силы трения. Самый ходовой тип для автомобилей с механической коробкой передач.1.* Размеры для справок. 2. Момент затяжки болтов крепления картера 3. Привод выключения сцепления автомобиля должен обеспечить: 1. Перемещение муфты для выключения сцеплении 2. Осевое усилие на упорном кольце при не выключенном сцеплении 4. На виде А-А муфта и кожух коробки передач не показаны Важно! По причине сложности устройства электромагнитная и гидравлическая муфты не заработали повсеместного применения. По типу создания В данной категории различают такие типы соединительной муфты: центробежные;частично центробежные;с основной пружиной;с периферийными спиралями. По числу руководимых валов выделяют: однодисковые — самый распространённый тип;двухдисковые — устанавливаются на грузовом транспорте или автобусах солидной вместимости;многодисковые — используются в мототехнике. По типу привода По разряду привода сцепления классифицируют на: Механические. Предусматривают передачу импульса при нажиме на рычаг через трос на выжимную вилку.1 — фиксирующий зажим; 2 — механизм регулировки свободного хода педали; 3, 4 — уплотнительные шайбы; 5 — втулка; 6 — педаль сцепления; 7 — кронштейн педали сцепления троса; 8, 9 — болты крепления; 10 — рычаг; 11 — стопорная шайба; 12 — уплотнительная шайба; 13 — зубчатая шайба; 14 — пружина; 15 — толкатель; 16 — опорный элемент; 17 — упор оболочкиГидравлические. Включают в состав главный и рабочий цилиндры сцепления, которые сопряжены трубкой повышенного давления. При натиске на педаль включается в работу шток ключевого цилиндра, на котором размещается поршень. Он в ответ давит на ходовую жидкость и создаёт пресс, который передаётся к основному цилиндру. Знаете ли вы? В авто с автоматической КПП педаль сцепления отсутствует. Но это означает только то, что соединительная муфта работает без участия человека. Существует и электромагнитный тип соединительной муфты, но сегодня он практически не используется в машиностроении ввиду дорогостоящего обслуживания. Как устроено Чтобы понять, как работает соединительная муфта, следует хотя бы знать, как она выглядит и какова её конструкция. Выражаясь простым языком, описать строение этого узла можно так: все его элементы собраны в картер, который также соединяется с картером мотора. В широком смысле состав соединительной муфты можно описать так: маховик;диски с фрикционным веществом;нажимная сцепка;ведущий диск (он же — корзина сцепления);вилка;выжимной подшипниковый узел;вал КПП;вал педали. Ключевыми рабочими элементами узла являются подчинённый и главный диски, которые либо притягиваются друг к другу, либо отталкиваются под воздействием привода. Нажимной диск — это громоздкий, широкий круг, который плотно закреплён в кожухе и не контактирует с валом КПП. Конструкция сцепления автомобиля Ведомый же элемент намного уже и находится на углублениях вала КПП, которые, в свою очередь, создают условия для его жёсткой сцепки и позволяют ему перемещаться вдоль вала. При эксплуатации оба этих диска под нажимом пружин и выжимной опоры тесно соединяются и поставляют крутящий импульс от двигателя на первичный вал. Важно! Сцепление не требует особого обслуживания. Достаточно соблюдать рекомендации по корректному вождению. Если их расцепить (выжать педаль сцепления), крутящийся момент обрывается, и пассивный диск, следовательно, перестаёт вращаться с валом. Принцип работы сцепления автомобиля Суть работы как гидравлического, так и фрикционного сцепления можно изложить так. Если соединительная муфта отпущена, то ведомый стержень зажимается между активным диском и колесом. Когда автомобилист давит на педаль газа, то в конструкции возникает трение и крутящий импульс направляется от колеса движка внутреннего сгорания на мощность авто. Когда выжимается педаль сцепления, элементы агрегата начинают работу и взаимодействуют друг с другом. В итоге пассивный вал уходит от прижимного усилия. Чтобы обеспечить этот результат, в ход вступает тросик агрегата. На выжимной подшипниковый узел влияет вилка отключения устройства, вследствие чего подшипник движется к маховику по валу. Потом подшипниковый узел давит на планки нажимной пружины. Знаете ли вы? Если бы не было сцепления, вождение задним ходом было бы невозможным. Если мочки пружины агрегата сгибаются к маховику, внешний край отжимается от нажимного диска, разгружая его. Параллельно тангенциальные спирали отпускают активный диск, и крутящий импульс не передаётся.Когда водитель освобождает педаль, активный диск начинает работать с пассивным шкивом через диафрагменную пружину. Стоит также упомянуть, что этот элемент при отжиме педали также контактирует с маховиком. Видео: принцип работы сцепления автомобиля Тогда вращающий импульс передаётся от двигателя к КПП, за счёт созданной силы трения. Итак, мы доступно рассказали об устройстве и сути действия сцепления. Как видно, данное устройство имеет огромное значение для транспорта. Узнайте что такое сцепление в автомобиле, что такое корзина сцепления, как устроена система сцепления, как заменить диск сцепления своими руками, как выявить неисправности сцепления, как проверить сцепление и бороться со скрипом, и свободным ходом. Чтобы подольше сохранить работоспособность узла, необходимо мягко работать с педалью и не допускать резких движений.
