История первого в России элегазового трансформатора

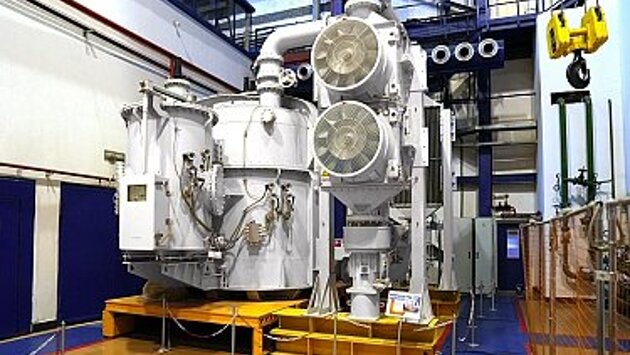

Более 10 лет назад московский «ЭЛЕКТРОЗАВОД», в настоящее время входящий в состав холдинга ERSO, изготовил опытный образец трансформатора с элегазовым заполнением, предназначенный для работы в трехфазной группе. В 2011 году ФСК ЕЭС (сейчас входит в состав ПАО «Россети») заключил договор на научно-исследовательские и опытно-конструкторские работы с московской площадкой «электрозавода». В результате была выполнена первая в России разработка однофазного силового элегазового трансформатора мощностью 21000 кВА, напряжением 220 кВ, предназначенного для работы в трехфазной группе общей мощностью 63 МВА.Уникальность силовых элегазовых трансформаторов заключается в их пожаро и взрывобезопасности и, соответственно, исключении ущерба, связанного с пожаром или взрывом, что позволяет сократить затраты на техническое обслуживание и на систему пожаротушения подстанции.Элегазовый трансформатор был разработан в однофазном типоисполнении с двумя вариантами системы охлаждения: с системой охлаждения «элегаз-вода» и с системой охлаждения «элегаз-воздух». Элегазовые трансформаторы, несмотря на то, что элегаз относят к парниковым газам, считаются экологически чистыми, имеют высокую электрическую прочность и незаменимы в условиях ограничения территории, так как для обычного маслонаполненного трансформатора необходимо организовать маслохозяйство, что менее экологично и требует больших затрат на систему пожаротушения. Охлаждение обмоток трансформатора осуществляется принудительной циркуляцией элегаза, конструкция разработанного трансформатора защищена патентами РФ.Изготовленный опытный образец элегазового трансформатора прошел все приемо-сдаточные испытания и был сдан заказчику. С тех пор решалась его дальнейшая судьба.Главная проблема заключалась в том, что для включения в эксплуатацию данного типа элегазового трансформатора необходимо изготовить еще два таких же, поэтому было принято решение временно оставить его на ответственном хранении на производстве, где все эти годы трансформатор находился в идеальных условиях хранения.На данный момент заказчик принял решение установить оборудование на подстанцию «Белый Раст» в Московской области и заключил договор о транспортировке.Подстанция 750 кВ «Белый Раст» − крупнейший объект сетевого комплекса Московского энергокольца. На базе этой подстанции испытывались первые образцы отечественного оборудования на 750 кВ и 1150 кВ переменного тока и 1500 кВ (±750 кВ) постоянного тока. Ввод подстанции «Белый Раст» в эксплуатацию сыграл значительную роль в обеспечении надежного электроснабжения потребителей Москвы, усилил межсистемные связи объединенных энергосистем Центра и Северо-Запада, положил начало развитию класса напряжения 750 кВ в стране.«Сегодня мир стоит на пороге кардинального энергоперехода, поэтому перспективы развития элегазовых трансформаторов в значительной степени определяются решениями вопросов взрывопожарной безопасности электротехнического оборудования, что актуально для городов, где мало места для строительства электрических подстанций и высокая плотность населения» − рассказывает директор по науке холдинга ERSO Ивакин Виктор Николаевич.
